Planetary Gear Calculator

Name: Planetary Gear Calculator
Availability: InStock
Rating: 4.67 (1 reviews)

Berechnen Sie Zahnräder und Geschwindigkeiten mit absoluter Genauigkeit. Visualisieren Sie mühelos Ihre mechanischen Systeme im laufenden Betrieb, um Ihre DIY-Projekte und 3D-Drucke zu perfektionieren, bevor Sie bauen.

Kennzahlen

Downloads

2K+

Bewertung

4.7/5

Bewertungen gesamt

Herausgeber

Heng Jia Liang

Kategorie

Productivity

Sprachen

Neueste Version

1.1

Größe

0.8 MB

Erstveröffentlichung

7. Apr. 2022

Funktionen

Vereinfachte Ingenieurpräzision

Von komplexen Formeln bis hin zu Echtzeitsimulationen erhalten Sie die genauen mechanischen Spezifikationen, die Sie für Ihr nächstes Robotik-, Automobil- oder 3D-Druckprojekt benötigen.

Sofortige Übersetzungsberechnungen

Lösen Sie automatisch die Zahnanzahl von Sonnen-, Planeten- oder Hohlrädern und Systemgeschwindigkeiten mithilfe von branchenüblichen Formeln des Maschinenbaus.

Echtzeit-Bewegungsvorschau

Nicht nur berechnen – visualisieren. Führen Sie Live-Simulationen durch, um Drehrichtungen und Getriebeverhalten zu überprüfen, bevor Sie mit der Fertigung beginnen.

Die folgenden Screenshots und die Beschreibung stammen direkt aus dem offiziellen Store-Eintrag der App und sind Eigentum des Entwicklers.

App Store

Screenshots

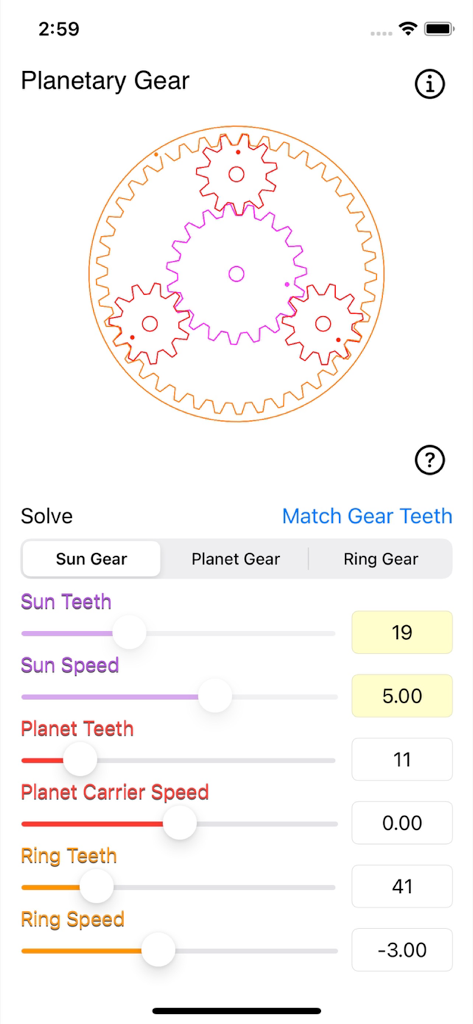

Planetary Gear Calculator - Eine mobile App-Oberfläche mit einem Planetengetriebe-Diagramm mit einstellbaren Schiebereglern für Sonnen-, Planeten- und Hohlradzähne und -geschwindigkeiten. — Eine mobile App-Oberfläche mit einem Planetengetriebe-Diagramm mit einstellbaren Schiebereglern für Sonnen-, Planeten- und Hohlradzähne und -geschwindigkeiten.

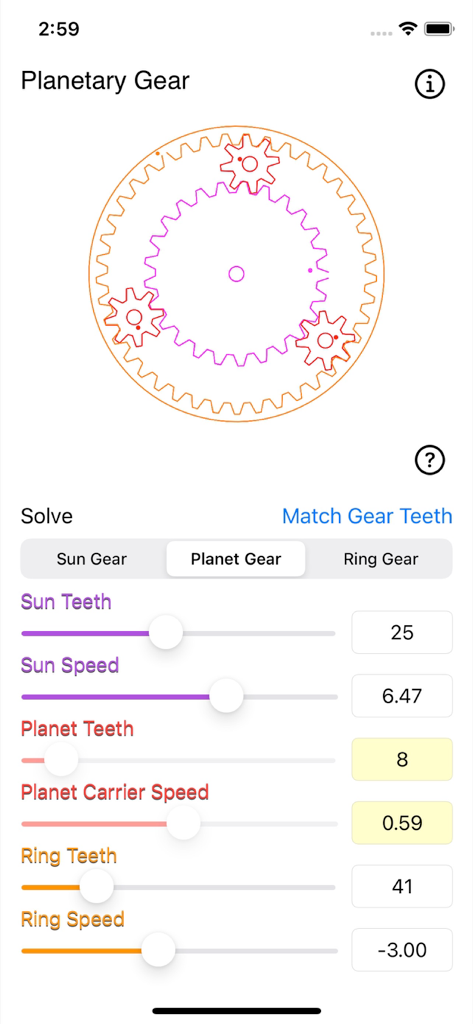

Planetary Gear Calculator - Oberfläche der Planetengetriebe-Rechner-App, die ein Getriebediagramm und Berechnungsschieberegler für Sonnen-, Planeten- und Hohlräder zeigt. — Oberfläche der Planetengetriebe-Rechner-App, die ein Getriebediagramm und Berechnungsschieberegler für Sonnen-, Planeten- und Hohlräder zeigt.

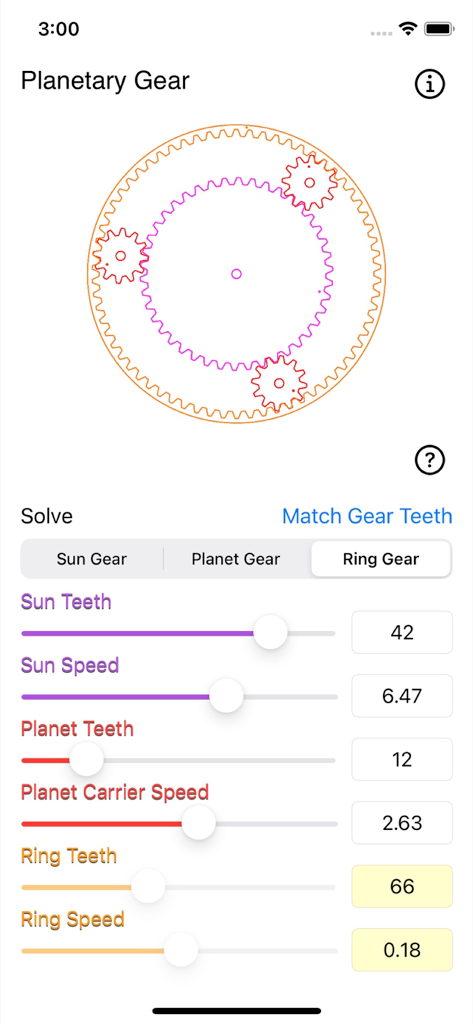

Planetary Gear Calculator - Planetengetriebe-Rechner-App-Oberfläche, die eine interaktive Getriebesimulation mit einstellbaren Schiebereglern für Zähnezahl und Geschwindigkeitsparameter zeigt. — Planetengetriebe-Rechner-App-Oberfläche, die eine interaktive Getriebesimulation mit einstellbaren Schiebereglern für Zähnezahl und Geschwindigkeitsparameter zeigt.

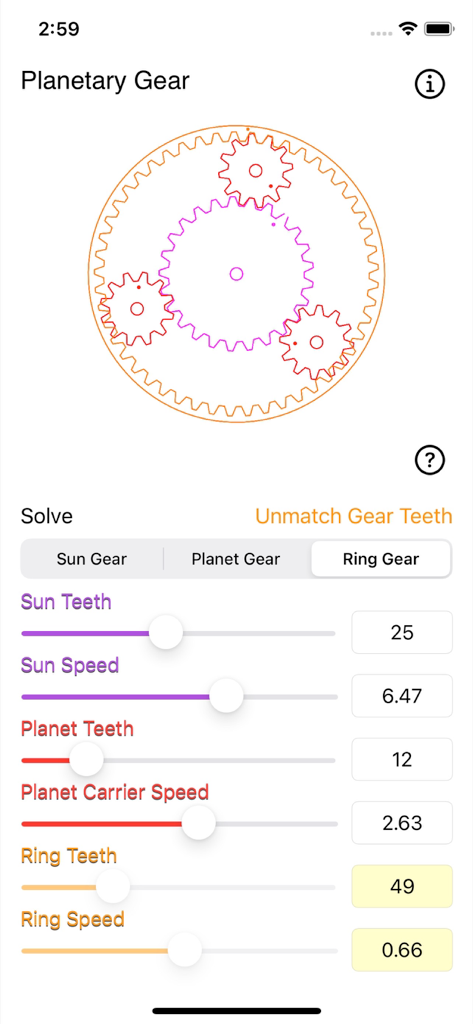

Planetary Gear Calculator - Planetengetriebe-Rechner-Oberfläche mit visueller Simulation und Parameter-Schiebereglern für mechanisches Design. — Planetengetriebe-Rechner-Oberfläche mit visueller Simulation und Parameter-Schiebereglern für mechanisches Design.

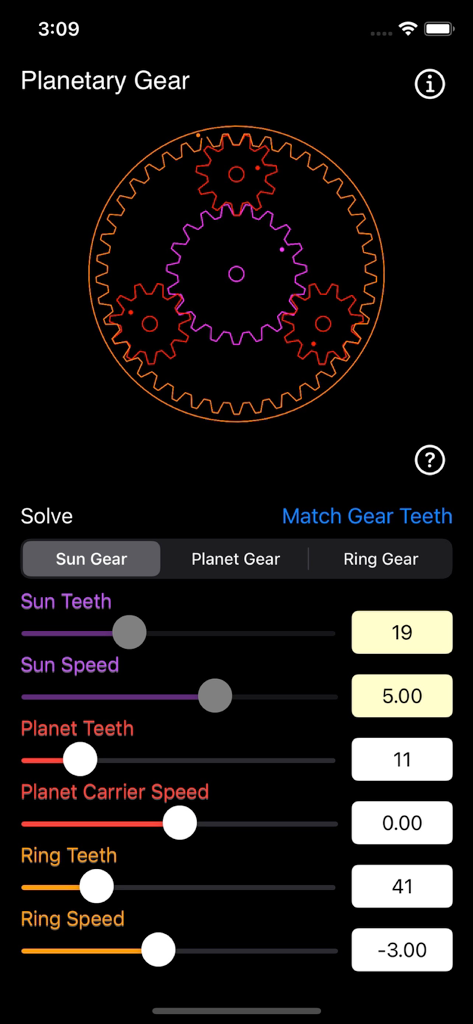

Planetary Gear Calculator - Oberfläche des Planetengetriebe-Rechners, die eine visuelle Getriebesimulation und einstellbare Schieberegler für Zähne- und Geschwindigkeitsparameter zeigt. — Oberfläche des Planetengetriebe-Rechners, die eine visuelle Getriebesimulation und einstellbare Schieberegler für Zähne- und Geschwindigkeitsparameter zeigt.

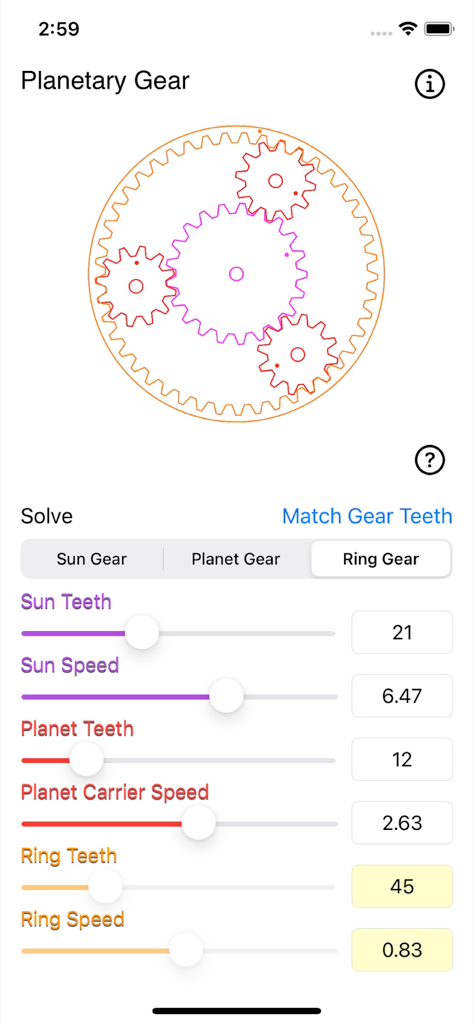

Planetary Gear Calculator - Oberfläche der Planetengetriebe-Rechner-App, die eine visuelle Getriebesimulation mit einstellbaren Schiebereglern für Zähne und Geschwindigkeit zeigt. — Oberfläche der Planetengetriebe-Rechner-App, die eine visuelle Getriebesimulation mit einstellbaren Schiebereglern für Zähne und Geschwindigkeit zeigt.

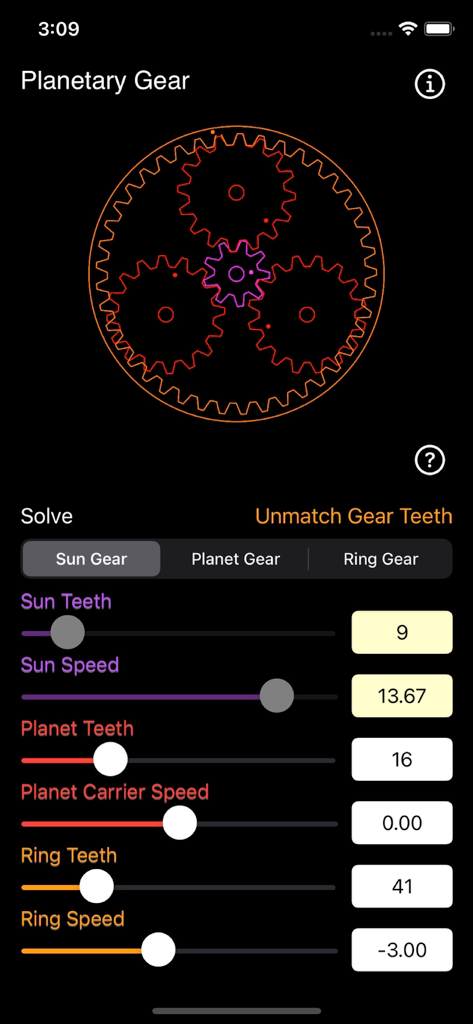

Planetary Gear Calculator - Planetengetriebe-Rechner-Mobile-App-Oberfläche mit einer Getriebesimulation und einstellbaren technischen Parametern. — Planetengetriebe-Rechner-Mobile-App-Oberfläche mit einer Getriebesimulation und einstellbaren technischen Parametern.

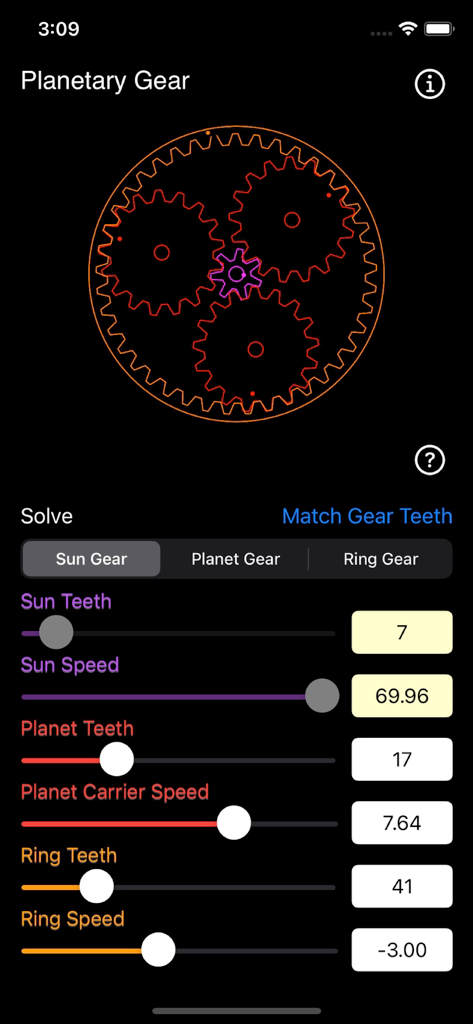

Planetary Gear Calculator - Oberfläche der Planetengetriebe-Rechner-App mit einem Getriebediagramm und Parameter-Schiebereglern für Zähne und Geschwindigkeit. — Oberfläche der Planetengetriebe-Rechner-App mit einem Getriebediagramm und Parameter-Schiebereglern für Zähne und Geschwindigkeit.

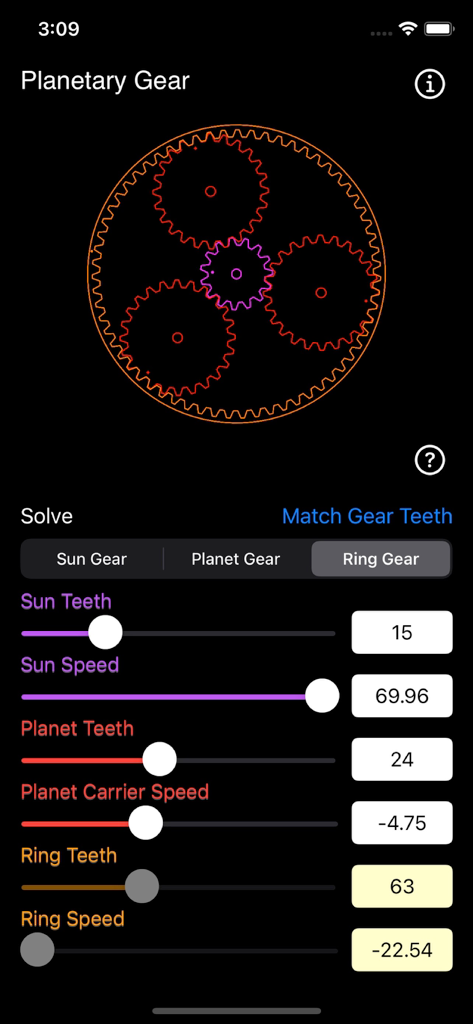

Planetary Gear Calculator - Oberfläche der Planetengetriebe-Rechner-App, die eine visuelle Getriebesimulation und Schieberegler zur Anpassung der Zähnezahl und Geschwindigkeit zeigt. — Oberfläche der Planetengetriebe-Rechner-App, die eine visuelle Getriebesimulation und Schieberegler zur Anpassung der Zähnezahl und Geschwindigkeit zeigt.

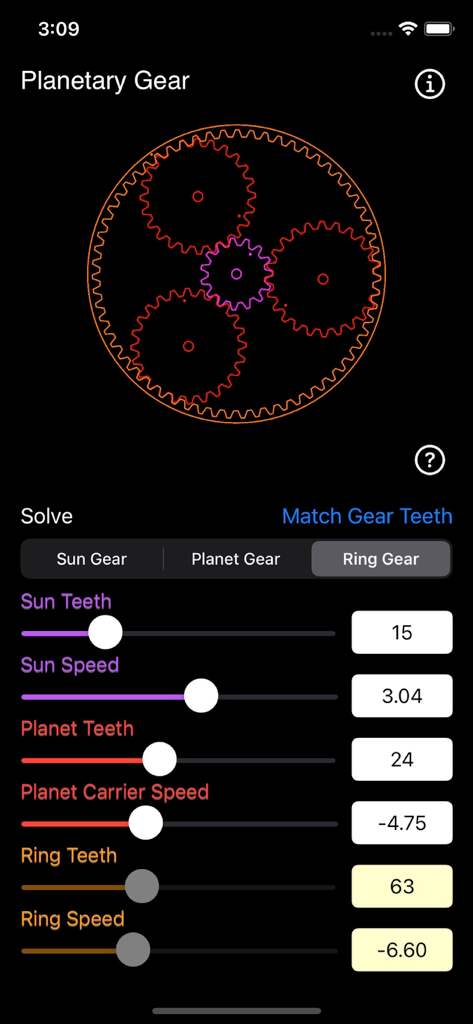

Planetary Gear Calculator - Oberfläche eines Planetengetriebe-Rechners, die eine Getriebesimulation und einstellbare Parameter für Geschwindigkeit und Zähnezahl zeigt. — Oberfläche eines Planetengetriebe-Rechners, die eine Getriebesimulation und einstellbare Parameter für Geschwindigkeit und Zähnezahl zeigt.

Beschreibung

Planetary Gears Calculator calculate the gear teeth and gear speed of planetary gears system. Plus quickly simulate how the Planetary Gears works on the fly. This is a great tool, especially for DIYer who want to design their own Planetary Gears System quick and easy. Preview how these systems work before 3D print own planetary gear system. Formula for Planetary gear systems: Sun Teeth = ringTeeth - 2 * planetTeeth Planet Teeth = (ringTeeth - sunTeeth) / 2 Ring Teeth = sunTeeth + 2 * planetTeeth ST = sunTeeth PT = planetTeeth RT = ringTeeth SunSpeed = (ST+RT)/ST * PlanetCarrierSpeed - RT/ST * RingSpeed PlanetCarrierSpeed = RT/(ST+RT) * RingSpeed + ST/(ST+RT) * SunSpeed RingSpeed = (ST+RT)/RT * PlanetCarrierSpeed - ST/RT * SunSpeed Planetary gear systems, also known as epicyclic gear systems, are important components in modern engineering. Planetary gear systems are useful for speed variation and commonly found from automatic car transmissions and industrial food mixers to operating tables and solar arrays. There are four core components that make up the planetary gear systems, the ring gear, the sun gear and the planetary gears connected to the carrier. Thanks for your support and do visit nitrio.com for more apps for your iOS devices.
